Jual Sensor Balluff BES01EH BES 516-329-BO-C-03 Indonesia
Jual Sensor Balluff BES01EH BES 516-329-BO-C-03 IndonesiaPT Rizki Arika Teknik menawarkan produk Inductive proximity switches and proximity sensors Balluff BES01EH BES 516-329-BO-C-03 untuk memenuhi kebutuhan otomasi dan pengendalian di perusahaan/pabrik. Produk ini merupakan sensor balluff yang andal dengan Installation for flush mounting, dirancang untuk berbagai aplikasi industri.
Sensor Balluff BES01EH BES 516-329-BO-C-03
Sensor Balluff BES01EH BES 516-329-BO-C-03 merupakan salah satu komponen sensor industri yang dirancang untuk mendukung kebutuhan sistem otomasi dan proses monitoring pada mesin. Ini dikenal luas dalam aplikasi industri karena menawarkan konstruksi yang andal serta karakteristik kelistrikan yang mendukung penggunaan di lingkungan kerja yang membutuhkan kestabilan.
Salah satu aspek penting dalam pemilihan sensor industri adalah konfigurasi sambungan listrik. Pada model BES01EH BES 516-329-BO-C-03, Balluff menyediakan kabel dengan spesifikasi yang sesuai untuk integrasi ke rangkaian kontrol. Sensor ini menggunakan kabel PVC sepanjang 3 meter dengan tiga konduktor, sehingga pemasangannya dapat disesuaikan dengan kebutuhan instalasi mesin.
Selain konfigurasi kabel, sensor ini juga memiliki sejumlah fitur perlindungan kelistrikan. Perlindungan terhadap polaritas terbalik, kesalahan pemasangan perangkat, serta hubungan singkat membantu meningkatkan keamanan sensor ketika digunakan dalam sistem otomasi.
Spesifikasi Kabel Sensor Balluff BES01EH
Sensor Balluff BES01EH BES 516-329-BO-C-03 menggunakan kabel dengan diameter 4,60 mm. Ukuran tersebut menjadi salah satu parameter penting ketika menentukan jalur pemasangan kabel pada panel maupun mesin.
Kabel memiliki panjang 3 meter, sehingga pengguna mendapatkan fleksibilitas yang cukup untuk menghubungkan sensor dengan perangkat kontrol tanpa harus langsung menambahkan kabel ekstensi pada instalasi yang sesuai dengan panjang tersebut.
Sementara itu, kabel menggunakan penampang konduktor sebesar 0,34 mm². Konfigurasi ini mendukung kebutuhan sambungan kelistrikan sensor dan memudahkan proses integrasi dengan sistem kontrol industri.
Berikut rincian sambungan kabelnya:
- Diameter kabel: 4,60 mm
- Panjang kabel: 3 meter
- Penampang konduktor: 0,34 mm²
- Jenis koneksi: Kabel
- Material kabel: PVC
- Jumlah konduktor: 3
- Perlindungan polaritas terbalik: Ya
- Perlindungan terhadap kesalahan pemasangan perangkat: Ya
- Perlindungan hubung singkat: Ya
Spesifikasi Mekanis Sensor Industri Ø12 x 60 mm dengan Mounting M12x1
Dimensi Sensor Ø12 x 60 mm
Sensor memiliki dimensi diameter 12 mm dengan panjang keseluruhan 60 mm. Ukuran tersebut menunjukkan bentuk sensor yang menggunakan bodi silinder dengan diameter relatif kecil.
Dimensi menjadi parameter penting karena ruang pemasangan pada mesin sering kali terbatas. Sensor berdiameter 12 mm dapat ditempatkan pada area yang membutuhkan perangkat berukuran ringkas, selama desain mesin menyediakan ruang yang sesuai untuk bodi sensor dan sistem pemasangannya.
Panjang keseluruhan 60 mm juga perlu diperhitungkan saat menentukan kedalaman pemasangan. Teknisi harus memastikan bahwa tidak terdapat komponen mesin lain yang menghalangi sensor atau kabel setelah perangkat terpasang.
Flush Mounting untuk Instalasi Sensor
Balluff merancang sensor ini untuk flush mounting. Metode pemasangan tersebut memungkinkan Anda memasang sensor sejajar dengan permukaan material atau dudukan yang digunakan, sesuai dengan desain mekanis sensor.
Flush mounting dapat memberikan keuntungan pada aplikasi yang membutuhkan posisi sensor yang rapi dan terlindungi dari gangguan mekanis di sekitar area pemasangan. Metode ini juga dapat membantu menghasilkan konfigurasi instalasi yang lebih terintegrasi dengan struktur mesin.
Dalam praktiknya, teknisi perlu memastikan lubang pemasangan memiliki ukuran dan toleransi yang sesuai. Pemasangan yang terlalu longgar dapat menyebabkan sensor bergerak, sedangkan pemasangan yang tidak sesuai dapat memberikan tekanan berlebihan pada bodi sensor.
Panjang Pemasangan 40,50 mm
Spesifikasi mounting length sebesar 40,50 mm menjadi acuan penting dalam menentukan kedalaman sensor pada dudukan atau struktur mesin.
Panjang pemasangan berbeda dengan panjang keseluruhan sensor. Dengan dimensi total 60 mm dan panjang pemasangan 40,50 mm, teknisi perlu memperhatikan bagian sensor yang masuk ke dalam dudukan serta bagian yang tetap berada di luar area pemasangan.
Ukuran Ulir M12x1
Sensor menggunakan ukuran ulir M12x1. Kode tersebut menunjukkan bahwa sensor memiliki diameter nominal ulir sekitar 12 mm dengan pitch ulir 1 mm.
Ukuran ulir merupakan salah satu parameter utama dalam proses pemasangan sensor. Dengan mengetahui ukuran M12x1, teknisi dapat memilih mur, dudukan, bracket, atau aksesori pemasangan yang kompatibel.
Penggunaan komponen mounting yang sesuai membantu menjaga posisi sensor tetap stabil selama mesin beroperasi. Hal ini penting terutama pada mesin yang menghasilkan getaran atau pergerakan mekanis.
Data Kelistrikan Sensor Industri
Tegangan Operasi 10–30 VDC
Sensor memiliki rentang operating voltage (Ub) sebesar 10 hingga 30 VDC. Artinya, perangkat dapat beroperasi dalam rentang tegangan DC tersebut selama kondisi instalasi memenuhi persyaratan teknis yang ditetapkan.
Sementara itu, rated operating voltage (Ue) sebesar 24 V DC menjadi nilai tegangan nominal yang digunakan sebagai acuan pengoperasian sensor.
Arus Operasi Sensor hingga 200 mA
Parameter rated operating current (Ie) sensor mencapai 200 mA. Nilai ini menunjukkan batas arus operasi yang perlu diperhatikan ketika sensor diintegrasikan dengan rangkaian kontrol.
Memilih beban yang sesuai sangat penting agar sensor tidak bekerja melebihi kapasitasnya. Jika teknisi menggunakan sensor untuk mengendalikan perangkat eksternal, mereka perlu memeriksa kebutuhan arus beban serta karakteristik input perangkat yang terhubung.
Keunggulan Sensor Balluff BES01EH untuk Otomasi Industri
Dengan konfigurasi kabel 3 meter, tiga konduktor, serta berbagai fitur proteksi kelistrikan, Balluff BES01EH BES 516-329-BO-C-03 dapat menjadi pilihan untuk kebutuhan integrasi sensor pada sistem otomasi industri.
Beberapa karakteristik yang menjadi perhatian utama antara lain:
- Kabel sepanjang 3 meter memberikan fleksibilitas dalam penempatan sensor.
- Diameter kabel 4,60 mm memberikan informasi penting untuk perencanaan jalur kabel.
- Konduktor 0,34 mm² mendukung kebutuhan koneksi kelistrikan sensor.
- Tiga konduktor memungkinkan integrasi sesuai konfigurasi wiring produk.
- Kabel PVC memberikan lapisan pelindung untuk konduktor.
- Perlindungan polaritas terbalik membantu mengurangi risiko kerusakan akibat kesalahan polaritas.
- Perlindungan terhadap kesalahan pemasangan perangkat meningkatkan keamanan integrasi.
- Perlindungan hubung singkat membantu menjaga sensor ketika terjadi kondisi short circuit.

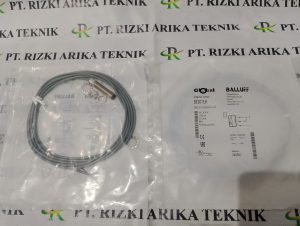

Sensor Balluff BES01EH BES 516-329-BO-C-03
baca juga: Jual Sensor Balluff BES004E | BES M12MG-NSC80F-BV02
datasheet: https://publications.balluff.com/pdfengine/pdf?type=pdb&id=553606&con=en
Pemesanan
PT Rizki Arika Teknik menjamin produk yang disuplai dalam kondisi baru dan sesuai spesifikasi pabrikan. Untuk informasi mengenai harga, ketersediaan stok, waktu pengiriman, serta penawaran terbaik, silakan menghubungi tim marketing kami.
