Jual Magnetostrictive Sensor BTL1H23 Balluff Indonesia

Sebagai distributor resmi di Indonesia, PT Rizki Arika Teknik menawarkan berbagai produk Balluff termasuk BTL1H23 Balluff Magnetostrictive Sensors. Kami berkomitmen menyediakan suku cadang industri yang terjamin keaslian, kualitas, dan bergaransi resmi untuk mendukung solusi automasi Anda. Sensor merupakan salah satu produk unggulan kami.

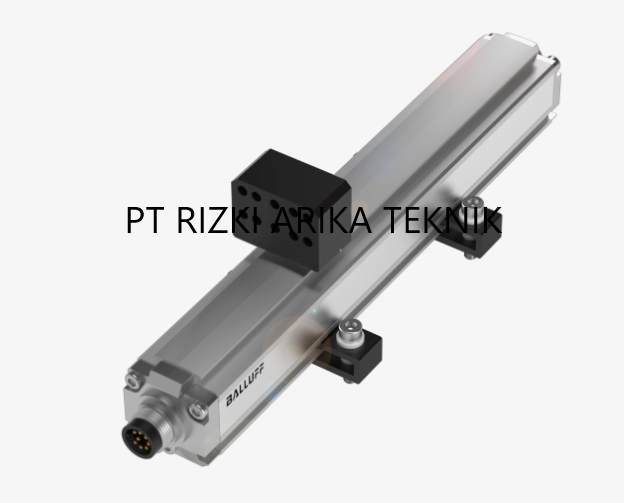

Magnetostrictive Sensor BTL1H23 BTL7-E501-M0100-P-S32 Balluff

Dalam dunia industri modern yang mengutamakan presisi dan keandalan, sensor menjadi komponen vital untuk mendukung berbagai sistem otomasi. Salah satu produk unggulan dalam kategori ini adalah Magnetostrictive Sensor BTL1H23. Sensor ini menawarkan performa tinggi untuk pengukuran linear yang akurat di berbagai aplikasi industri.

Spesifikasi Tegangan dan Perlindungan BTL1H23 Balluff

BTL1H23 dilengkapi dengan proteksi tegangan lebih, sehingga memberikan keamanan tambahan dalam instalasi industri:

Tegangan Operasional: Sensor ini bekerja optimal pada rentang tegangan 10 hingga 30 VDC.
Proteksi Overvoltage: Melindungi sistem hingga tegangan 36 V, memastikan sensor tetap aman terhadap lonjakan listrik yang mungkin terjadi.
Delay Saat Start-up: Pengaktifan sensor memiliki waktu tunda maksimal 600 ms, yang memastikan kestabilan seluruh sistem sebelum pengoperasian penuh dimulai.
Kekuatan Tegangan: Sensor mampu menahan tegangan hingga 500 V AC antara ground dan housing, meningkatkan keamanannya dalam berbagai kondisi kerja.

Output Sinyal yang Dapat Disesuaikan

Salah satu fitur canggih dari Magnetostrictive Sensor BTL1H23 adalah kemampuannya untuk mengatur output sinyal sesuai kebutuhan aplikasi melalui software khusus. Dengan fleksibilitas ini, pengguna dapat mengoptimalkan pengaturan sensor untuk beragam kondisi operasi, baik untuk sistem monitoring posisi linear, aktuator industri, hingga alat ukur presisi.

Spesifikasi Mekanis SensorBTL1H23 Balluff

1. Jarak Minimum Magnet: Kunci Akurasi Sensor

Dalam pengoperasiannya, jarak minimum antar magnet menjadi faktor penting untuk mempertahankan presisi pengukuran. Untuk sensor ini:

Jarak Minimum Magnet: 65 mm.

Artinya, untuk mendeteksi posisi dengan benar tanpa gangguan sinyal, sistem harus memasang dua magnet dengan jarak minimal 65 mm. Jarak ini memberikan keseimbangan optimal antara sensitivitas dan stabilitas pengukuran, terutama pada aplikasi linear yang memerlukan deteksi multiposisi.

2. Sistem Pemasangan yang Stabil: Mounting Clamps

Agar sensor dapat bekerja maksimal dalam berbagai lingkungan, metode pemasangan juga harus kuat dan fleksibel. Sensor ini menggunakan:

Bagian Pemasangan: Mounting Clamps.

Mounting clamps memberikan keuntungan utama berupa kemudahan instalasi dan keamanan ekstra. Metode ini menstabilkan pemasangan sensor pada berbagai permukaan, mengurangi risiko pergeseran akibat getaran atau perubahan suhu ekstrem.

3. Titik Nol Sensor: Awal Akurasi dalam Pengukuran

Pengaturan titik nol sangat penting dalam sistem pengukuran berbasis posisi. Untuk sensor ini, spesifikasinya adalah:

Titik Nol (Null Point): 72.0 mm.

Titik nol ini menunjukkan jarak dari ujung sensor ke posisi awal pengukuran aktif. Mengetahui posisi null point memudahkan kalibrasi sistem dan memastikan akurasi pengukuran posisi absolut dalam aplikasi industri seperti otomasi pabrik, robotika, hingga peralatan berat.

4. Panjang Keseluruhan: Kompak dan Efisien

Dalam banyak aplikasi, keterbatasan ruang menjadi tantangan utama. Oleh karena itu, ukuran fisik sensor harus diperhitungkan. Sensor ini memiliki:

Panjang Total: 245 mm.

Dimensi ini membuat sensor dapat digunakan di ruang terbatas tanpa mengorbankan rentang pengukuran atau ketahanannya. Panjang yang kompak ini sangat ideal untuk integrasi ke dalam mesin-mesin modern yang mengutamakan efisiensi ruang.

Panjang Pengukuran: Menjangkau Area dengan Presisi Tinggi

Sensor magnetostriktif ini dirancang untuk mendeteksi pergeseran posisi dengan akurasi luar biasa dalam rentang pengukuran tertentu. Berikut spesifikasinya:

Panjang Pengukuran: 100 mm.

Rentang ini sangat ideal untuk aplikasi yang membutuhkan pengukuran linier dalam ruang terbatas, seperti dalam mesin CNC, sistem hidrolik, atau peralatan otomatisasi pabrik. Panjang 100 mm memungkinkan sensor menangkap gerakan kecil dengan resolusi tinggi.

Non-linearitas Maksimal: Menjaga Kestabilan Data

Non-linearitas adalah deviasi maksimum dari garis lurus ideal dalam rentang pengukuran. Untuk sensor ini:

Non-linearitas Maksimum: ±50 µm.

Angka ini menunjukkan bahwa sensor mampu mempertahankan tingkat ketepatan yang sangat tinggi di seluruh rentang pengukurannya. Tingkat non-linearitas yang rendah memastikan hasil pengukuran tetap konsisten dan andal, krusial untuk kontrol kualitas dan otomatisasi presisi.

Akurasi Pengulangan: Konsistensi dalam Setiap Pengukuran

Selain ketepatan sekali baca, akurasi pengulangan juga krusial untuk memastikan hasil pengukuran yang stabil dari waktu ke waktu:

Akurasi Pengulangan: ±5 µm.

Dengan tingkat akurasi pengulangan setinggi ini, sensor mampu memberikan hasil yang sama bahkan setelah ribuan siklus pengukuran. Ini membuatnya ideal untuk aplikasi kritis seperti pengendalian posisi aktuator presisi, manufaktur mikro, serta bidang robotika canggih.

Frekuensi Sampling Maksimal: Respon Cepat untuk Sistem Dinamis

Dalam aplikasi dinamis di mana perubahan posisi harus dideteksi secepat mungkin, kecepatan sampling menjadi faktor penentu. Sensor ini menawarkan:

Frekuensi Sampling Maksimal: 4000 Hz.

Dengan kemampuan membaca hingga 4000 sampel per detik, sensor ini cocok untuk mengontrol gerakan cepat, mendeteksi getaran, atau memantau proses produksi dengan kecepatan tinggi. Keunggulan ini memastikan bahwa setiap perubahan posisi sekecil apapun dapat terdeteksi secara real-time.

Type-Type Balluff yang Kami Sediakan

jika type yang Anda cari tidak tertera diatas, bisa hubungi kami untuk informasi lebih lanjut.

datasheet: https://publications.balluff.com/pdfengine/pdf?type=pdb&id=284288&con=en

Pemesanan

Untuk informasi detail mengenai penjualan Sensor Magnetostrictive BTL1H23 (BTL7-E501-M0100-P-S32) Balluff, termasuk ketersediaan stok dan penawaran harga terbaik, segera hubungi tim Sales Marketing kami. Kami tidak hanya menjual series Magnetostrictive, ada series lainnya seperti inductive sensor. photoelectric sensor dan lainnya yang original serta siap mendukung kebutuhan otomasi industri Anda dengan solusi yang andal.
